17-4PH馬氏體沉淀硬化不銹鋼棒材
中文名稱 馬氏體沉淀硬化不銹鋼
英文名稱 martensitic precipitation hardening stainless steel
定 義 碳含量低于0.1%，加入銅、鉬、鈦、鋁等元素使之沉淀析出碳化物和金屬間化合物而進(jìn)一步強(qiáng)化的馬氏體不銹鋼。
應(yīng)用學(xué)科 材料科學(xué)技術(shù)（一級(jí)學(xué)科），金屬材料（二級(jí)學(xué)科），鋼鐵材料（三級(jí)學(xué)科），鋼鐵材料品種（四級(jí)學(xué)科）
馬氏體沉淀硬化不銹鋼。鋼中碳含量一般≤0.1%，但≥0.05%，目的是既有好的焊接性、耐蝕性，又具有較好的強(qiáng)韌性；鉻含量一般在16%～17%以保證足夠的不銹性和耐蝕性；合適的鎳、鉻當(dāng)量，以便鋼中δ-鐵素體的含量處于最低水平(一般≤5%)，以免損害橫向性能和降低鋼的強(qiáng)度。各種合金元素的鐵素體形成效果如下：
0.1%N 0.1%C 1%Ni 1%Co 1%Cu
-20 -18 -10 -6 -3
1%Mn 1%w 1%Si 1%Mo 1%Cr
-1 +8 +8 +11 +15
1%V 1%Al
+19 +38
元素的配比應(yīng)使馬氏體相變開始溫度(Ms點(diǎn))在150℃以上馬氏體相變基本完成溫度，(Mf點(diǎn))在50℃以上，下述經(jīng)驗(yàn)公式可作計(jì)算Ms點(diǎn)時(shí)的參考：
Ms={75(14.6-%Cr)+110(8.9-%Ni)+3000
[0.068-%(C+N)]+60(1.33+%Mn+50
(0.17-%Si)}，℃

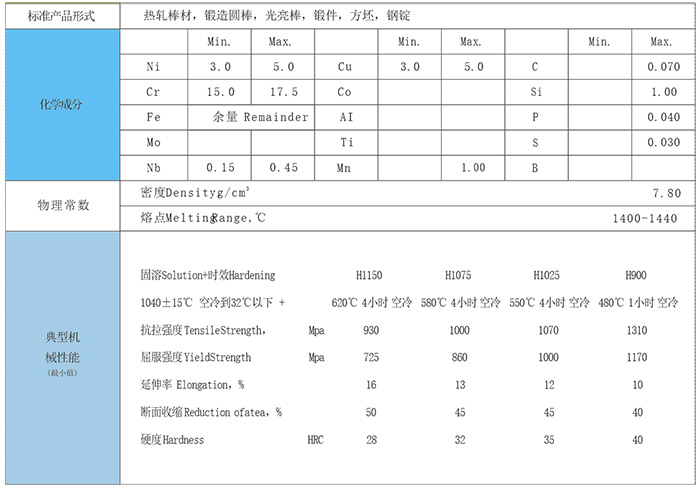

添加適量沉淀硬化元素如銅和鈦等以便形成ε富銅相和NiTi相等進(jìn)行強(qiáng)化。
上一篇: 沒有了!
浙公網(wǎng)安備33032402001818號(hào)
浙ICP備12046128號(hào)
技術(shù)支持：云鼎科技
